在 CAD 绘图的最终输出环节，你是否遇到过这样的情况：屏幕上显示正常的虚线、点划线，打印出来却变成了实线;或是线型比例失调，本该清晰的线条变得模糊、断裂，甚至出现错乱的图案?接下来，就让我们一起探究 CAD 打印出图线型异常的常见原因。

问题描述：

在CAD打印图纸文件时，打印出来的线型结果都变成了实线，该如何解决?

原因分析：

使用的打印样式错误或打印样式表的设置错误。

解决方案：

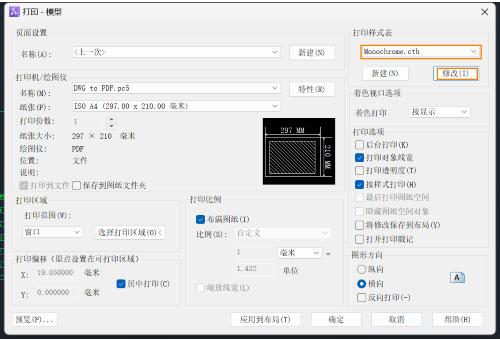

1.在打印设置对话框，【打印样式表】选择需要的样式，点击【修改】进入打印样式表设置;

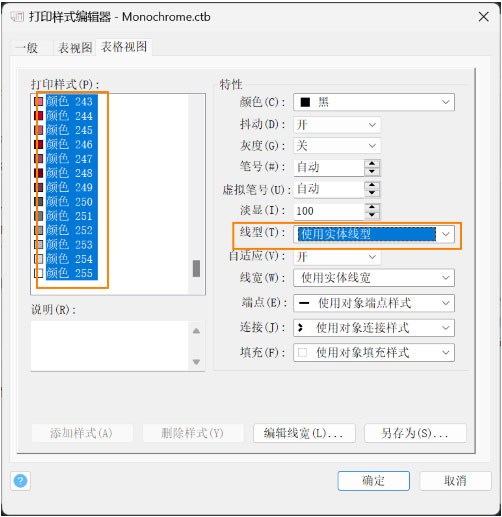

2.全选【打印样式】，在右侧修改【线型】为【使用实体线型】，即和图纸线型保持一致，【确定】保存使用。
